■ EGC601用開発・評価キット ＥＶ０１
EGC601を活用した表示システム開発を支援

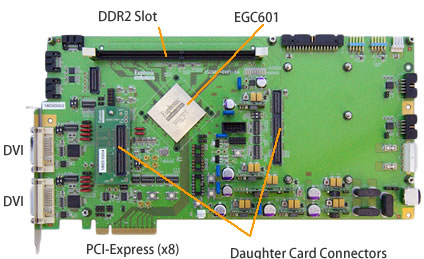

組込み機器向けグラフィックコントローラLSI／EGC601向けの開発キットは、EGV601が搭載された評価ボードEV01と、関連ソフトウェアから構成されています。EV01を、PCI-Express（×8）インターフェースでグラフィックボードの形でPCに接続し、Windows-XP環境で各種の設定や表示制御の確認を行います。また、マイコンCPUボードを接続して、スタンドアロンの形でプロトタイプ表示システムを構築することも可能です。
- PCマザーボードのPCI-Expressスロットに接続して、簡単に使用することができます。
- 評価ボードに加えて、標準ドライバソフト、デバイス設定ユーティリティ、表示サンプルプログラムを添付
- マイコンボードをドータカードとして接続することが可能
- 標準でDVI出力を２系統装備（オプションカードで４系統まで拡張可能）
- メモリは、PC用の標準的なDDR2メモリーカードが使用可能
|
- CPUインターフェース：
- PCIーExpress 8 lanes （max. 2GB/sec）
- SH/MIPS/PPC/Xscale （32bit/133MHz、 max. 400MB/sec）
- 出力インターフェース
- DVI出力 ２系統標準装備 （オプションボードで４系統に増設可能）
- LVDS出力 （オプションボードで対応）
- 表示性能：
- 表示色： 32-bit（RGBA = 8:8:8:8）
- 解像度： QXGA/2048×1536 （1画面）～XGA/1024×768（４画面）
- ビデオキャプチャ機能 （要オプションボード）：
- 入力フォーマット／ITU-R.BT656（BT601, BT709）
- LVDS入力／max. 135Mpixcel/sec
- 各種表示効果：
- レイヤー合成（半透明処理、クロマキー他）
- 拡大・縮小、回転、反転
- テロップ表示（文字フォント／画像）
- 対応OS： windows-XP
|
|
※ ET-sales@euphonic-tech.com までお問合せ下さい。
