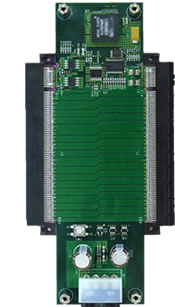

PCI Express バックプレーンボード PCIE-X16

PCI Expressの可能性を拡大するバックプレーンボード

 PCIE-X16-Fは、PCI-Expressカードエッジのボード同士を接続するバックプレーンボードです。FPGAボードの拡張や、Root機能の 確認も可能です。PCI-Express Gen2.0をサポートし、最大転送速度5Gbps、x16、x8、x4、x1のカードエッジに対応します。また、ATX電源からのDC/DC、PCI- Express基準信号も搭載しています。

  • カードエッジ同士のPCI Expressボードの接続が可能
  • PCI Express Gen2対応、基準信号内蔵、リセット回路内蔵

  • 市販FPGAボードでマザーボード機能を評価する
  • PCI Expressの延長ボードと接続する

  • PCIe標準: PCI Express Gen 2.0
  • PCIe コネクタ: x16 スロット2個 (TX-RX’, RX-TX’)
  • リンク幅:  16 レーン
  • リンク速度:  5 Gbps
  • 電気的仕様
    - 電源コネクタ ATX電源 周辺機器用 4ピン
    - 電源電圧 +12V 最大5A
            +3.3V 最大9A
            +3.3VAux 最大9A
    - 消費電力 +12V PCIeコネクタオープン時 1mA以下
             +5V 160mA以下
  • リセット: パワーオン・リセット/上位リセットの切替可
  • クロック: 基準信号発信器 位相ジッタ 1ps rms以下、
           in/out切替可
  • 動作条件
    - 動作温度範囲 +5℃~+35℃
    - 保存温度範囲 -15℃~+70℃
    - 湿度範囲 10%~90%
  • ボード形状
    - 81mm x 165mm
    - コネクタ方向 水平対向
  • その他
    - ホットプラグイン(エンドポイントカードを活線挿入可)

ET-sales@euphonic-tech.com までお問合せ下さい。
