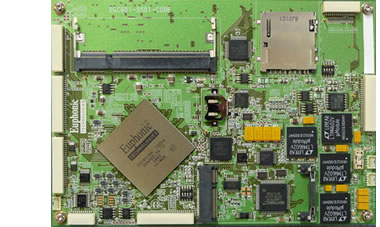

■ スタンドアロン型表示ボード ＳＳ０１
オール・イン・ワンのデジタルサイネージ表示ボード
EGC601-SS01は、当社の”EGC601”をベースにした、スタンドアロン型のグラフィックス表示ボードで す。PC等のホストシステムを使用せずに、フルハイビジョンサイズのモニター２画面を独立して制御することが可能です。また、各種メモリデバイスやLAN 接続に対応するとともに、ファンレス低消費電力を実現し、各種組込み機器の表示プラットフォームとして幅広く御活用いただけます。
- EGC601内蔵CPUを利用することにより、PCレスの簡単な構成でインテリジェントなサイネージシステムを構築することが可能です
- フルハイビジョン画像を２画面まで独立表示することができます
- 強力なレイヤー合成機能やスムーズなテロップ表示で斬新な表示効果を演出できます
- ハイビジョンカメラ画像を直接取り込み、グラフィックデータと合成表示することが可能
- LVDSインターフェースで直接LCDパネルを駆動（オプションボードでDVI出力に対応）
- USB、LAN、SDカード、RS232Cコネクターにワイヤーハーネスのみで接続可能
|
- 最大表示解像度： 2048×1536@60fps
- 最大入力解像度： 3Mpixel@30fps
- JPEG再生（2048×2048）、MPEG再生（320×240 @30fps）
- 表示制御機能： 拡大／縮小／回転、テロップ（フォント／画像）、レイヤー合成（最大５レイヤー）
|
- 搭載グラフィックLSI： EGC601
- CPU： EGC601に内蔵
- メインメモリ： DDR2-SODIMM（最大２GB）
- flashメモリ： 標準64MB（最大128MB）
- SD Card： JFF2フォーマット
- 拡張スロット： miniPCI Express（排他的に特殊8レーン可）
- 拡張コネクタ：
- ビデオ入力 １系統（YUV、デジタルRGB）
- ビデオ出力 ２系統（UXGA）、４系統（XGA）
- SD Card x1
- USB OTG x1、Host x1
- LAN 10/100Base-T x1
- シリアルI/F x1
- 外形寸法： 115 x 165 x 9.8mm
- 電源： シングル 9～20V、0.8A@12V
- OS： μCLinux
|
|
